Как мы «подружили» промышленный робот для лазерной резки с системой СПРУТКАМ РОБОТ
Обычно лазерную резку на производстве выполняют на станках с ЧПУ. Там кинематика простая и предсказуемая: несколько линейных осей, стандартный контроллер, типовые постпроцессоры.
В случае с промышленным роботом для лазерной резки всё иначе: это шести осевой манипулятор с другим типом кинематики, менее стандартной моделью управления и более сложной геометрией перемещений в пространстве. Зато такой подход позволяет обрабатывать сложные объёмные детали, работать по контуру в трёх измерениях и гибко подстраиваться под форму изделия.
Именно поэтому тема промышленных роботов для лазерной резки пока остаётся нишевой: технологии есть, но не так много команд умеют уверенно сочетать особенности таких контроллеров с современными CAMсистемами вроде СПРУТКАМ РОБОТ.
История проекта
На заводской площадке запускается промышленный робот для лазерной резки. Оборудование серьёзное, инвестиции внушительные, но комплекс упорно не выходит на стабильный, предсказуемый режим.
С такой исходной ситуацией мы столкнулись на одном из проектов. В качестве CAMсистемы использовался СПРУТКАМ РОБОТ, и именно он в итоге стал ключевым инструментом, который позволил раскрыть потенциал роботизированного комплекса.
В чём была сложность: нетипичная модель управления
Большинство современных роботов для лазерной резки рассчитывают траекторию относительно TCP (Tool Center Point) — центральной точки инструмента. В нашем случае контроллер работал по другой, более ранней математической модели: расчёты велись относительно фланца робота.
На практике это означало одно: привычные методы подготовки управляющих программ не давали нужного результата. В СПРУТКАМ РОБОТ траектория выглядела корректно, а реальный робот смещал путь реза, допускал ошибки позиционирования, и стабильности процесса добиться не удавалось.
Несколько недель настройки постпроцессора и игры с математическими преобразованиями в удалённом режиме показали предел такого подхода. Стало ясно, что без работы непосредственно на оборудовании найти рабочее решение не получится.
От удалённых экспериментов к отлаженному процессу на площадке
Дальнейший этап проходил уже на стороне заказчика. За одним столом собрались технологи предприятия, представители поставщика роботизированного комплекса и команда, отвечающая за внедрение СПРУТКАМ РОБОТ.

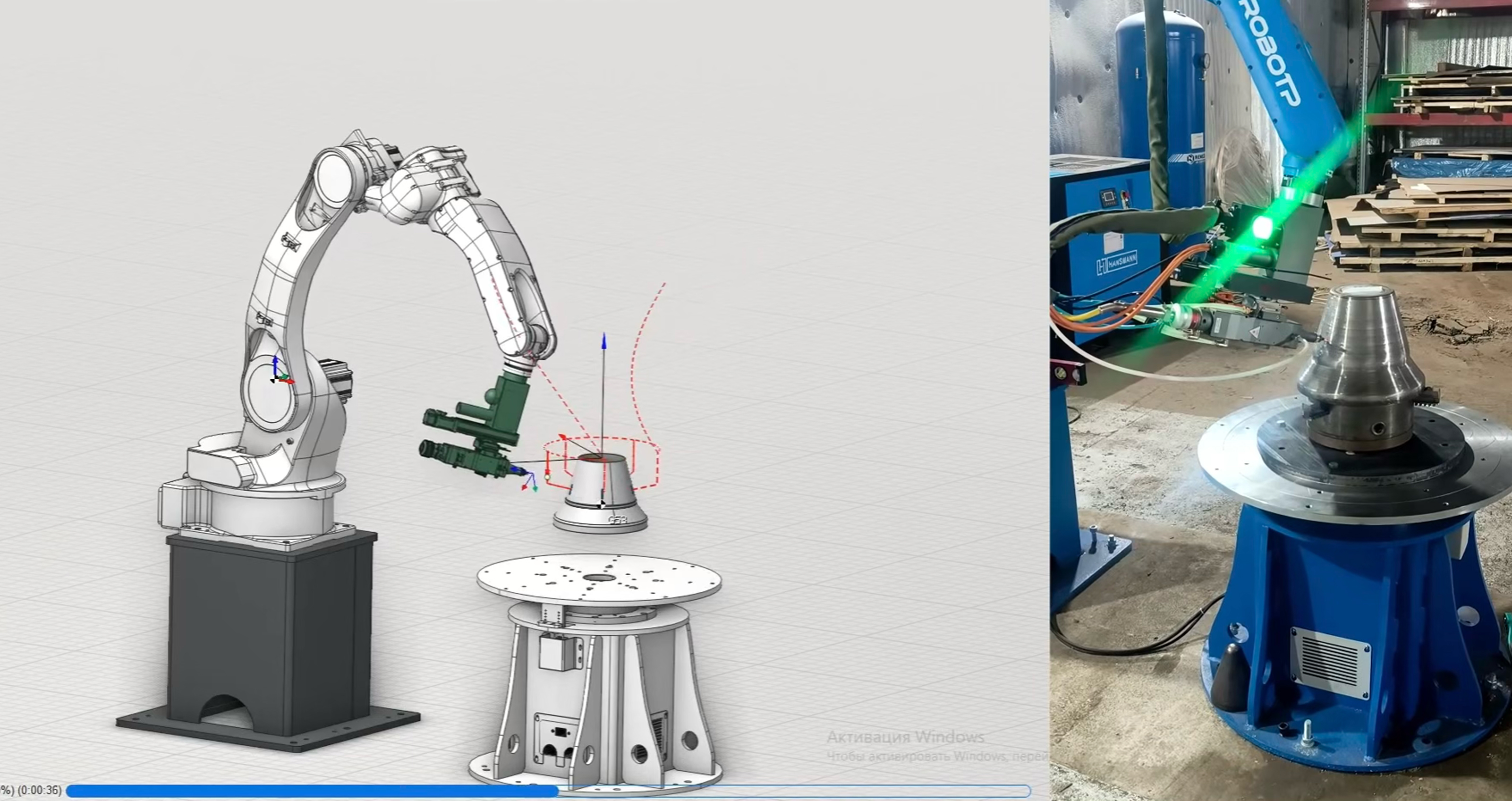

Начались последовательные испытания: в СПРУТКАМ РОБОТ создавали разные варианты управляющих программ, меняли формат вывода координат и настройки систем координат, подбирали параметры, влияющие на интерпретацию траектории контроллером. Каждый вариант сразу проверяли на промышленном роботе для лазерной резки — в реальных условиях, на реальных деталях.
Постепенно сформировался рабочий подход, который обеспечил предсказуемое движение робота и стабильное качество лазерной резки.
Рабочий алгоритм на базе СПРУТКАМ РОБОТ
В результате появилась чёткая технология подготовки программ в СПРУТКАМ РОБОТ именно под этот тип промышленных роботов для лазерной резки с «нестандартной» для современных реалий моделью управления.
-

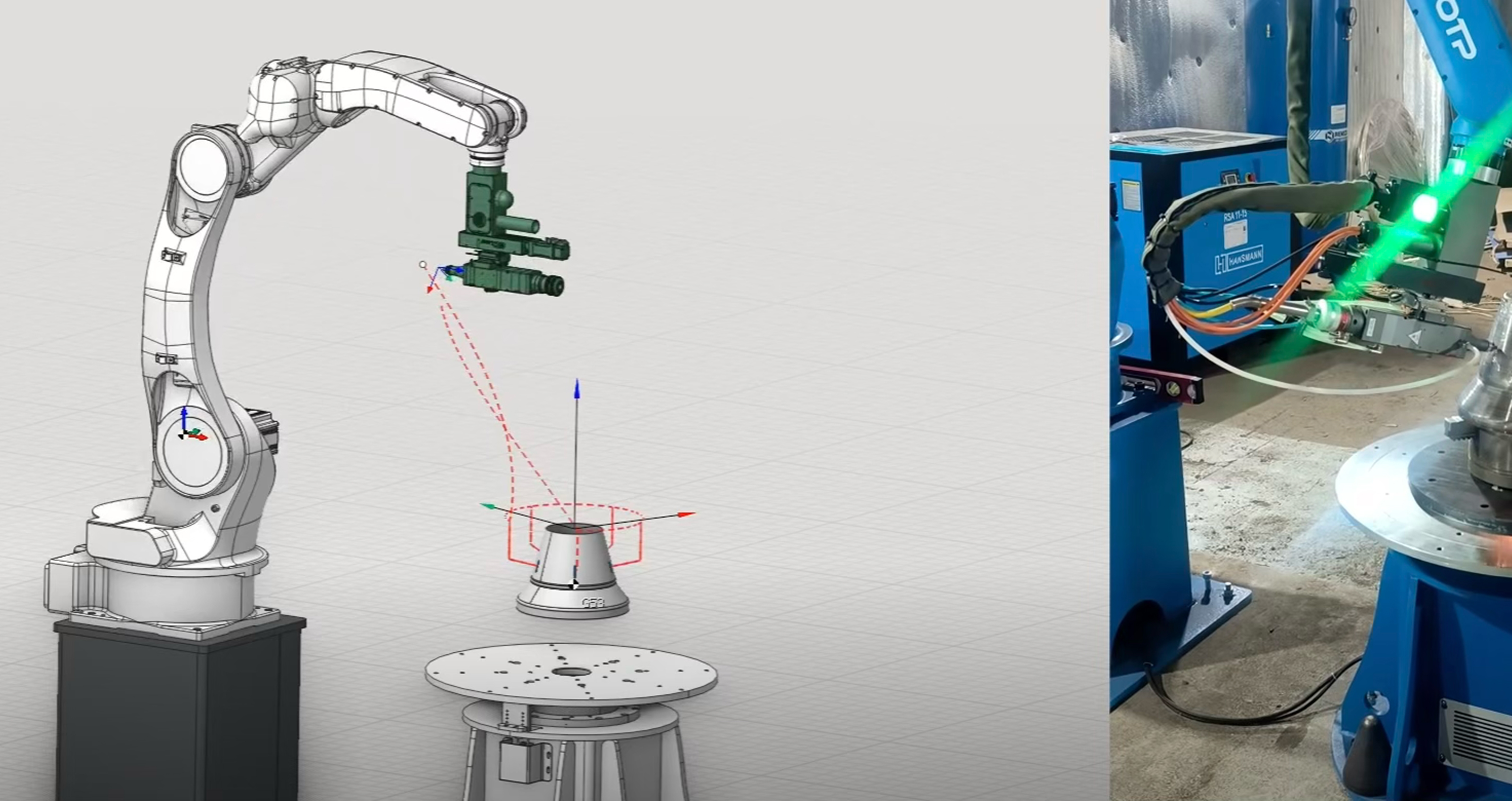

Локальная система координат заготовки Для заготовки создаётся локальная система координат относительно заранее откалиброванного позиционера. Центр позиционера известен с нужной точностью, поэтому удаётся корректно учесть фактическое положение и высоту детали. Это принципиально важно для лазерной резки, где качество реза напрямую зависит от точного расстояния до поверхности.
-
Использование откалиброванного инструмента производителя Во всех операциях в СПРУТКАМ РОБОТ используется инструмент, который был откалиброван производителем робота на заводе. Это решение позволило стабилизировать позиционирование и избежать накопления ошибок по траектории при выполнении контуров реза.
-

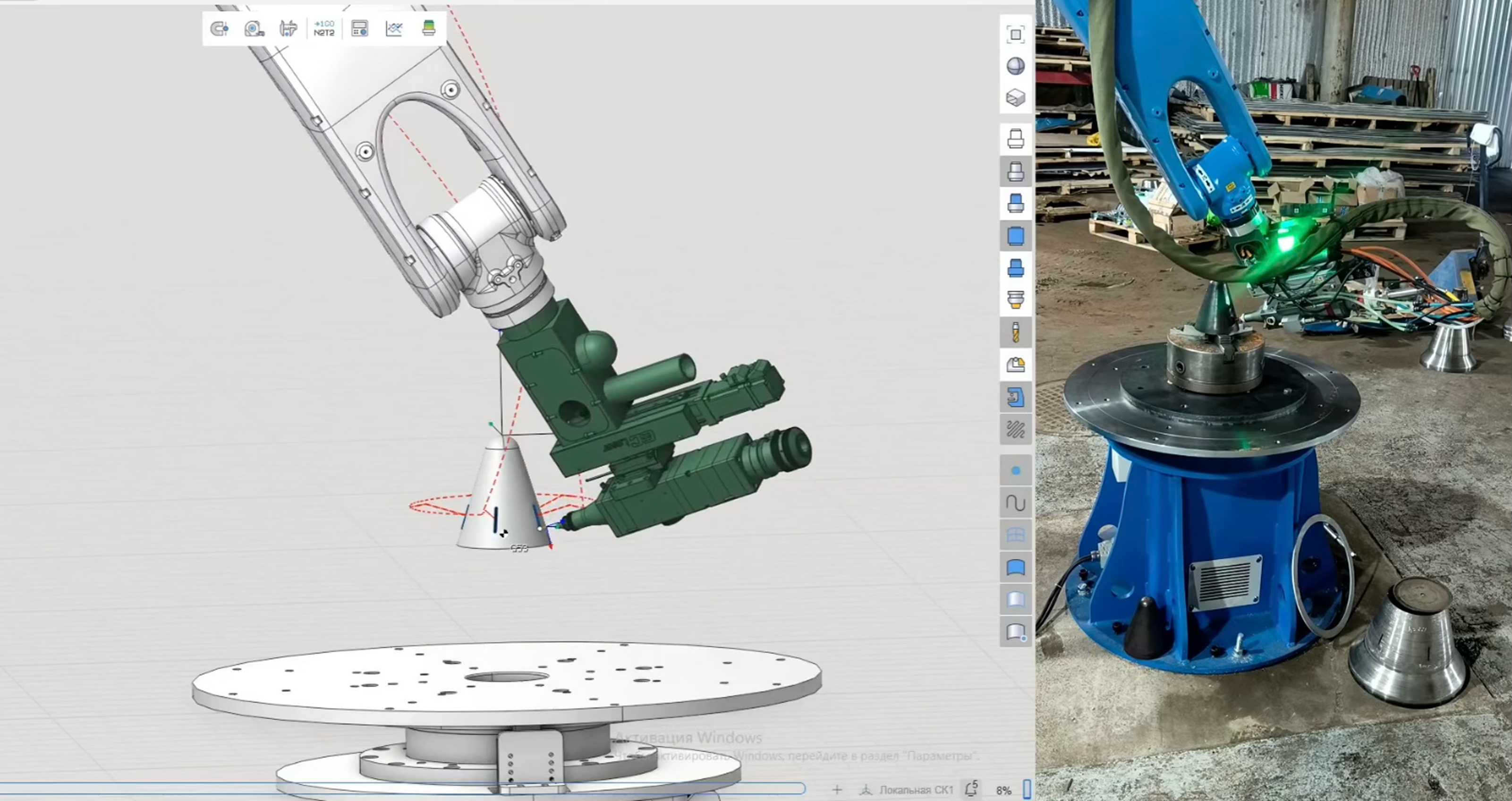

Расчёт траектории в относительно глобальную систему координат робота В операциях отключается использование систем координат детали: все координаты рассчитываются непосредственно в системе координат робота. Для контроллера, работающего относительно фланца, это критичный момент — именно так удаётся исключить двойные пересчёты и непредсказуемые смещения контура при резке.
Что в итоге получил заказчик
После внедрения рабочей схемы промышленный робот для лазерной резки перестал быть источником постоянных экспериментов и превратился в полноценный производственный инструмент.
Технологи получили понятный, пошаговый алгоритм подготовки программ в СПРУТКАМ РОБОТ, а не набор разрозненных настроек «для этого конкретного робота». Новые программы опираются на отработанную методику и обеспечивают предсказуемый результат по качеству и стабильности реза.
Инвестиции в роботизацию, которые ранее выглядели как долгий и сложный проект с неясным результатом, начали работать на реальное производство.
Почему эта история показательна для рынка лазерной резки
Промышленные роботы для лазерной резки с контроллерами прежних поколений могут использоваться на многих предприятиях. Оборудование ещё актуально, но изза особенности системы управления такие комплексы часто считают «сложными» и малопригодными для интеграции с современным софтом.
Наш кейс показывает, что при системном подходе и внимательной настройке СПРУТКАМ РОБОТ можно эффективно работать и с такими роботами: учитывать специфику их кинематики, модель управления и требования к траекториям лазерной резки. Важно не только иметь мощный CAMинструмент, но и понимать, как «перевести» его язык на язык конкретного контроллера. В этом проекте СПРУТКАМ РОБОТ стал именно таким переводчиком, а промышленный робот для лазерной резки начал делать то, ради чего его внедряли: стабильно и точно резать детали по заданной траектории.
