Что нового в InventorCAM2020?
1. 2.5D Фрезерование
Новые переходы: Обнаружение отверстий — Перетаскивание на поверхность; Обработка Поверхности — Обработка дна; Обработка кармана — Чистовой припуск на дно; Обработка кармана — Только чистовая обработка стенок и дна; Обработка кармана — Отрицательное значение отступа; Переход Контурной обработки — Синхронизация Подвода/ Отвода через точку

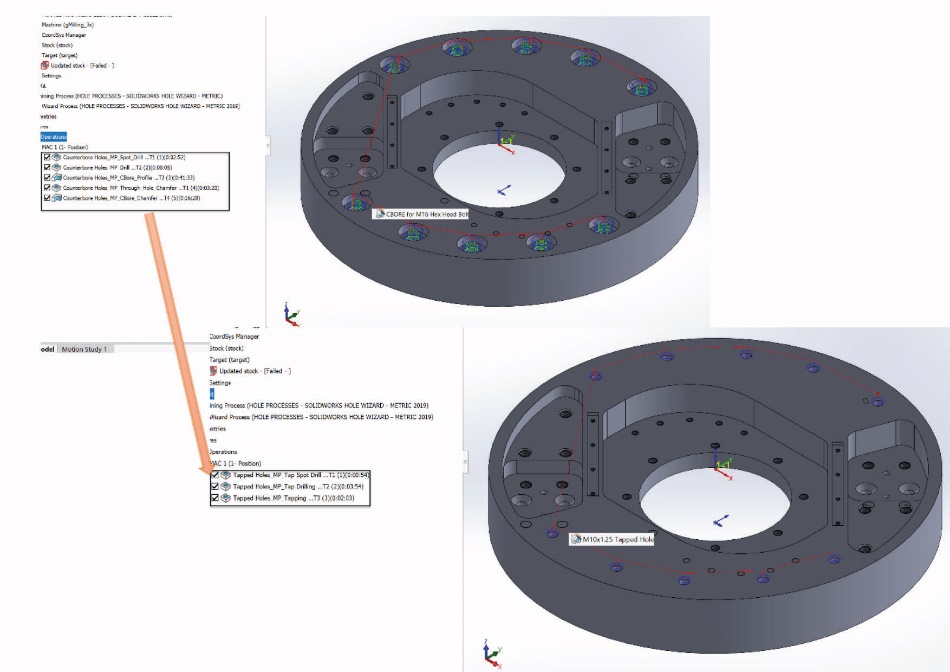

- Полная синхронизациядля элементов Hole Wizard — При изменении типа или размера отверстия система автоматически изменит инструменты и параметры перехода
- В разделе Направление резания появилась опция Встречного фрезерования
2. HSM / HSR
Новый переход — Turbo 3D HSR:
- Новый алгоритм расчета черновой траектории

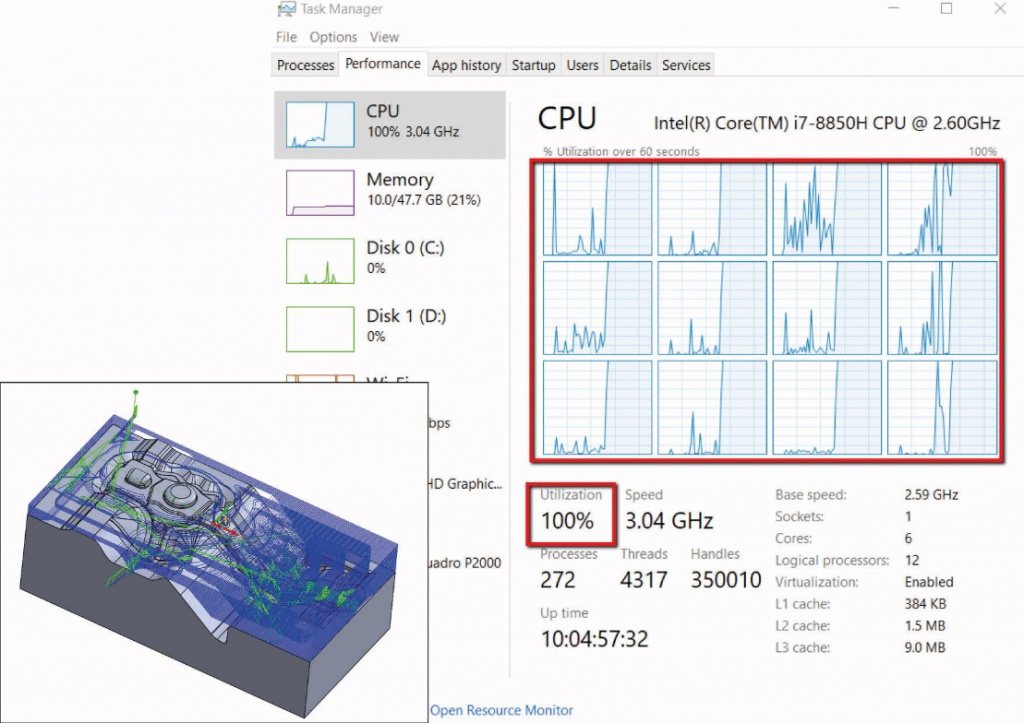

Поддержка 64-разрядной мульти ядерной системы- Назначение допуска в зависимости от поверхности
- Включает стратерии: Растровая, Контурная и Доработка
- Функции определения заготовки, в том числе с учетом поднутрений
- Проверка на столкновения с учетом приспособления
- Вкладка Предварительное сверление
- Динамический контроль оправки
- Зона контроля подачи
- Переменная глубина сверления
- Аппроксимация дугами для сокращения УП
3. HSS & SIM 5X
- HSS & SIM 5X -Диалоговое окно статуса процесса — для переходов HSS & SIM 5X теперь отображается диалоговое окно статуса расчета
- HSS & SIM 5X -Деактивация опций — теперь группы опций на странице Черновая (Отступы) можно деактивировать просто убрав галочку напротив названия
- HSS & SIM 5X -Границы обработки — Каждый переход HSS & SIM 5Xтеперь может включать более одной цепочки в качестве границы 2Dлокализации

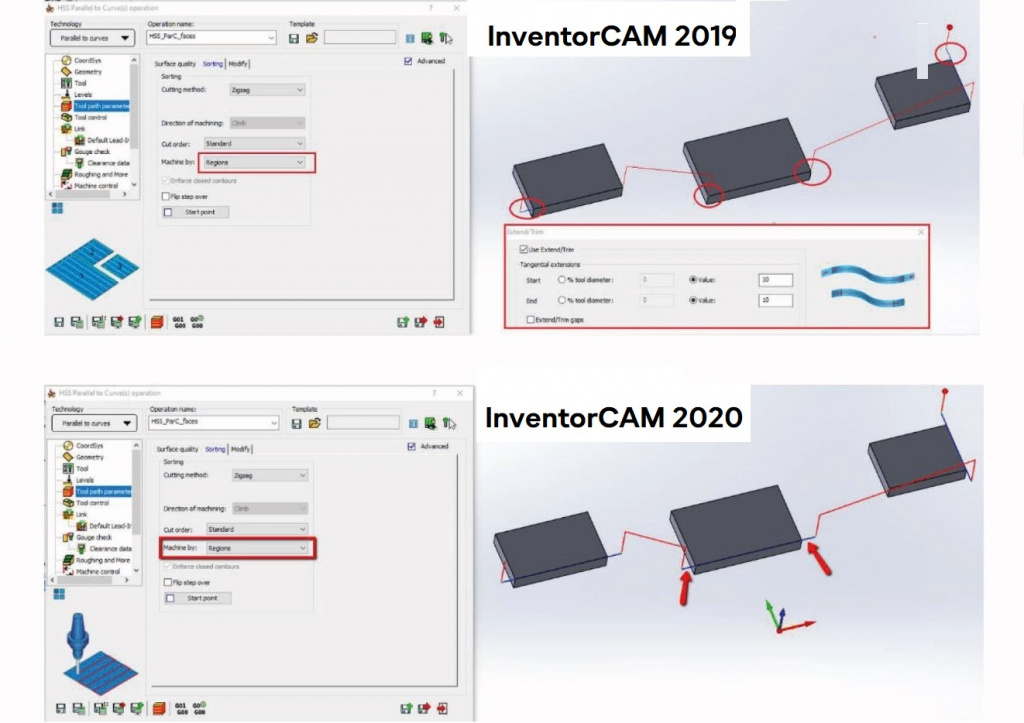

- HSS & SIM 5X -Удлинение траектории — Теперь функция удлинения траектории действует для всех областей модели
- HSS & SIM 5X -Автоматический тип пространства безопасности — Автоматически -направление, тип и величина пространства безопасности автоматически устанавливается InventorCAM на основе геометрии детали и типа траектории
Переход Обработка червячного винта -Улучшения:
- Оптимизирован алгоритм расчета траектории, скорость увеличилась как минимум в 10 раз
- Определение подвода/отвода для чистовых проходов
- Автоматический расчет врезания
4. Изменение в Симуляторе InventorCAM:
- Настройка симулятора
- Подсказки (ToolTips): элементы интерфейса; информация о траектории;
- Режим воспроизведения в симуляторе, теперь доступно два режима: Режим производительности (по умолчанию); Режим времени обработки
- Новая дополнительная опция — неподвижный инструмент. Предпочтительно для: многоосевых / многосторонних деталей, когда инструмент может уйти из поля видимости при перемещении вокруг детали; крупных деталей, где требуется приближать зону обработки и контакта инструмента с материалом
5. Общие улучшения:
- Контроль положения для детали и приспособления. В диалоговом окне оснастка станка появилась возможность задавать абсолютные значения относительно станка для положения детали и приспособления.
- Более удобная навигация — перетаскивание шаблонов. Теперь разделы Шаблоны переходов, Шаблоны групп переходов, Мастер обработки отверстий и Менеджер шаблонов представлены в виду кнопок и скомбинированы в одном окне
- Улучшенное отображение шаблонов — теперь шаблоны в списке группируются в папки по типу исходного перехода, что способствует быстрому поиску.
- Неверно закрытые проекты, хранящиеся в каталоге временных файлов InventorCAM будут отображаться в диалоговом окне восстановления, в котором можно осуществить очистку. Включить или выключите соответствующую функцию в настройках InventorCAM
- InventorCAM поддерживает проверку PRZ файлов, которые могут быть открыты из локальной сети другим пользователем. Файл с информацией о сети и пользователях (*.prz.info) создается и хранится в той же папке, где находится проект.
