SolidCAM2017: Фрезерование. Новые возможности
Список обновлений и улучшений во фрезерных модулях SolidCAM 2017 довольно обширен. Однако в этой статье остановимся на двух совершенно новых разделах, которые ввели в систему.
Редактирование траектории
Данная функция ранее была не доступна в SolidCAM. Речь идет о дополнительных возможностях ограничивать зону построения траектории, базирующихся на геометрических данных из графического окна. Такой функционал присутствует в различных САМ системах, разработчики SolidCAM реализовали его непохожим на аналоги образом.

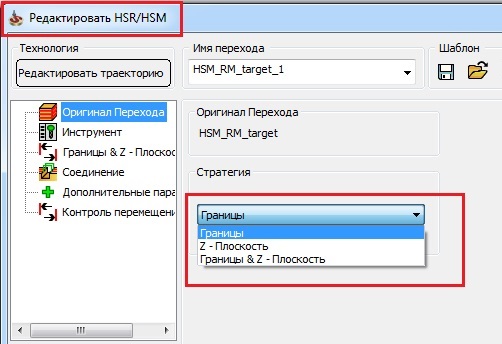

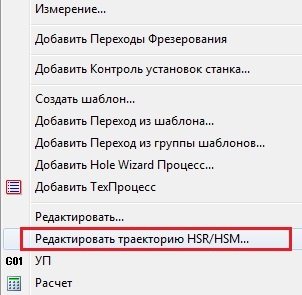

Рис. 1 Функция: Редактировать траекторию HSR/HSM
В первую очередь, данная функция не является частью свойств перехода фрезерования, также как не является новым типом траектории. На рис. 1 слева показано, что данный функционал доступен из контекстного меню САМ Дерева. Для пользователя это означает, что исходная траектория первична: сначала создаем фрезерную траекторию, затем, при необходимости, осуществляем редактирование. При этом исходная траектория остается без изменений, она автоматически становится не активной (функция «Подавить»).

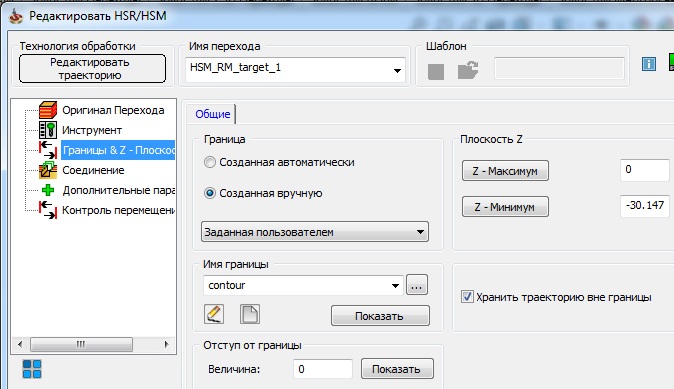

На рис. 1 справа показано диалоговое окно редактирования. Все расчеты и результаты происходят из данного окна. Новая траектория появляется в САМ Дереве под исходной.

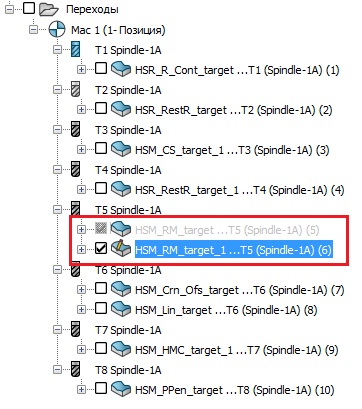

Рис.2 Рамкой выделены исходная траектория и новая для редактирования
Какие же функции доступны в диалоговом окне редактирования?
1. Границы
В CAD Дереве пользователь создает замкнутый контур (эскиз), затем через свойства редактирования уже в САМ выбирает его как новую цепочку, и далее указывает обрезать траекторию внутри границы или снаружи.

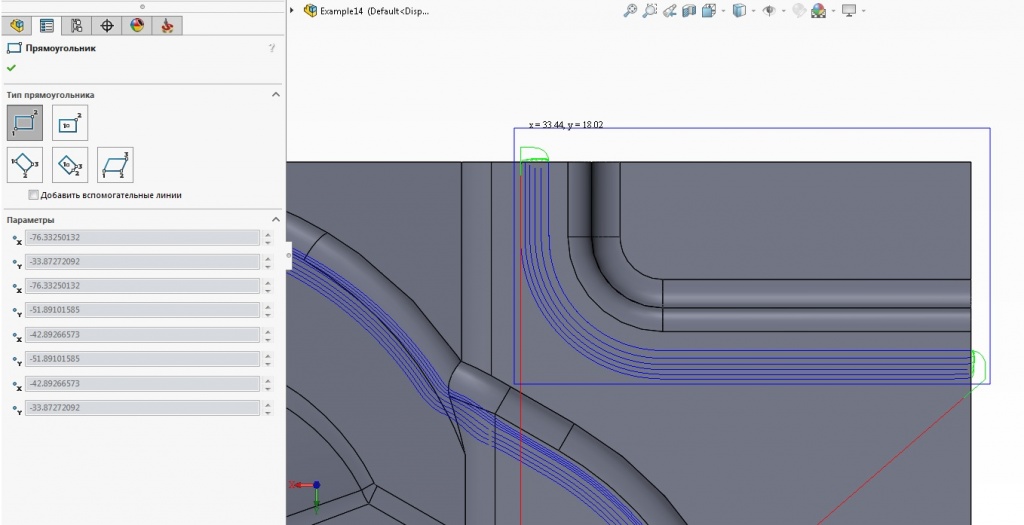

Рис.3 Эскиз границы обрезки

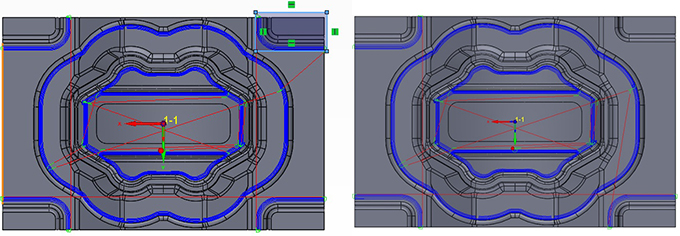

Рис.4 Траектория до (слева) и после (справа) применения границы образки
2. Z — плоскость

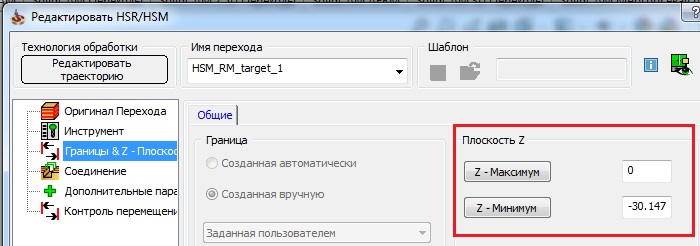

Рис.5 Ограничение траектории по уровню Z
Если выбрана функция Z — плоскость, то поля, связанные с границей в виде цепочки, становятся не активными; открываются поля для прямого или интерактивного (указанием на модели) ввода координат вдоль оси Z.
3. Границы & Z — плоскость
Рис.6 Границы & Z – плоскость
Оба способа редактирования можно применить к одной траектории.
Описанный выше функционал применим к HSR/HSM траекториям. Основное его назначение — удаление локальных областей траектории, в том числе, где данная обработка не требуется, оптимизация траектории.
Дополнительно стоит отметить, что границы, обозначенные цепочками могут строится в разных плоскостях (см. рис. 7–9).

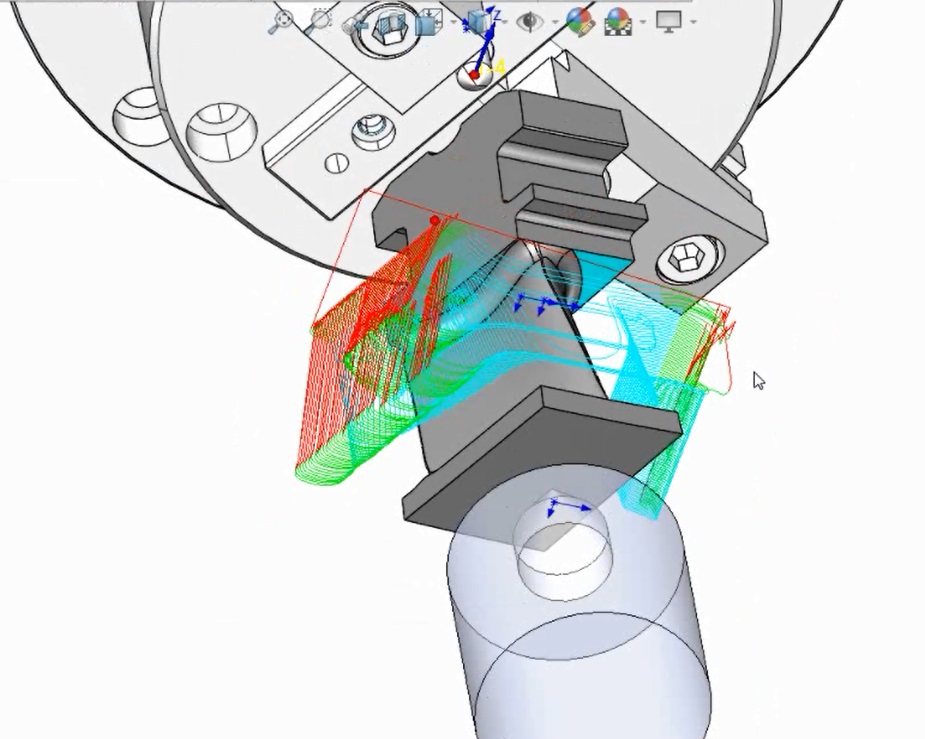

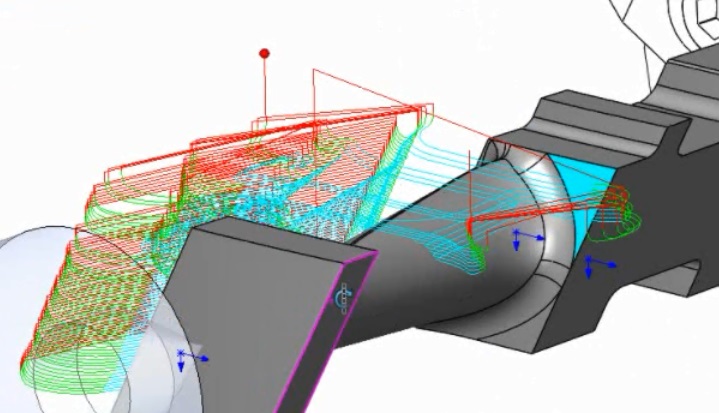

Рис.7 Траектория для 5ти осей

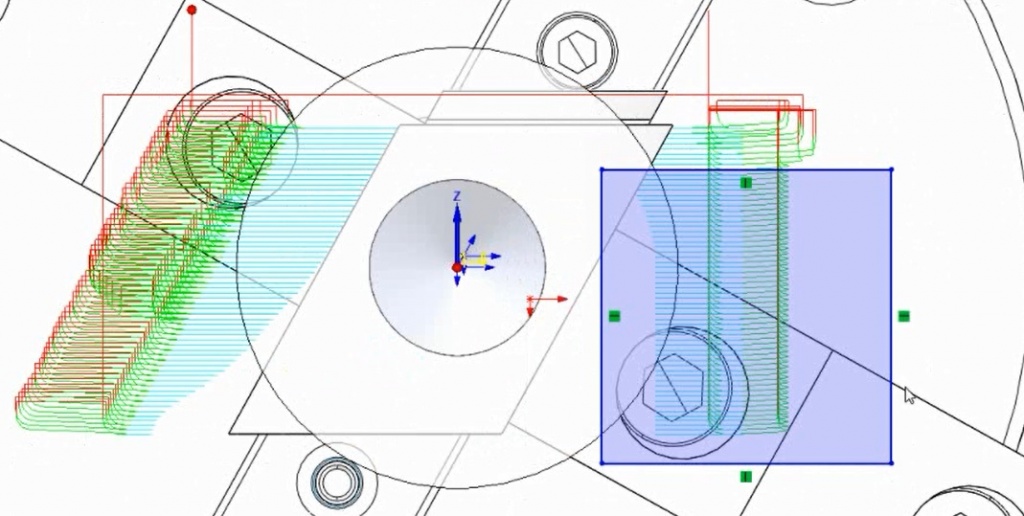

Рис.8 Граница для исключения части траектории
Рис.9 Траектория после редактирования
Новая стратегия Обработка шнеков
В SolidCAM 2017 появилась траектория для обработки изделий типа шнек.

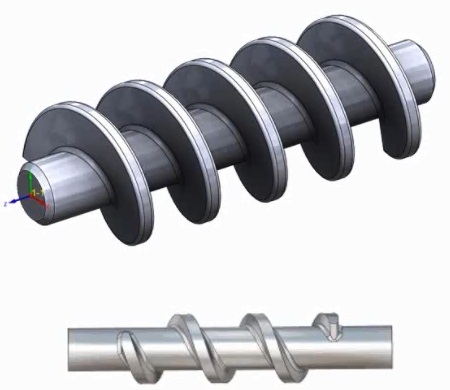

Рис.10 Изделия типа шнек

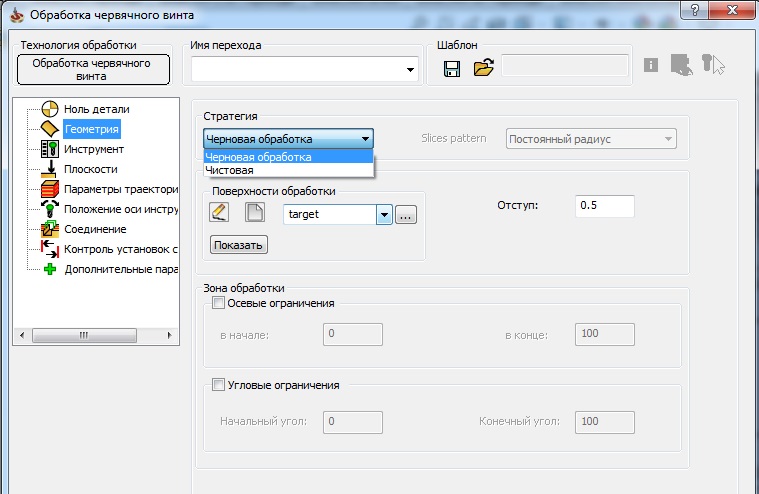

Рис.11 Спец.стратегия: черновая и чистовая
Данные изделия нередко обрабатываются с 4ой осью. Данный вид обработки выделили в отдельную стратегию для минимального ввода данных со стороны пользователя.

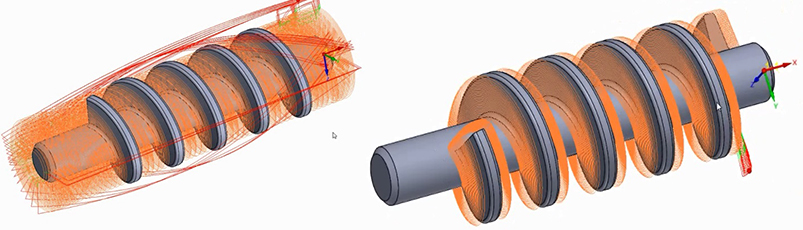

Рис.12 Черновая (слева) и чистовая (справа) траектория

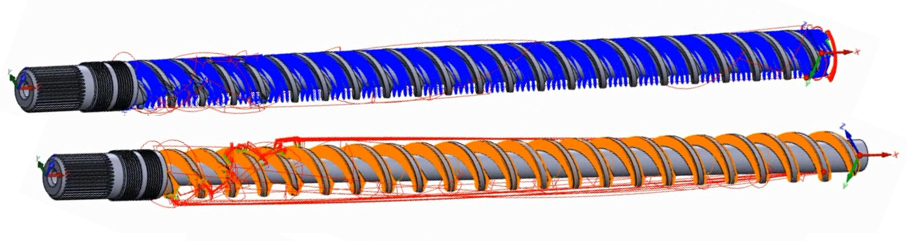

Рис.13 Пример применения новой стратегии
