Интеркад и КАМ СИСТЕМЫ: итоги совместного семинара

В конце апреля состоялся семинар «Современные высокотехнологичные методы металлообработки: от модели до изделия».

Тематический семинар для конструкторов, технологов и специалистов IT служб предприятий СПб прошел 26 апреля. Первая его часть состояла из докладов посвященных системам конструкторской и технологической подготовки производства, поставляемых Интеркад и КАМ СИСТЕМЫ. Вторая — демонстрации технологии высокопроизводительного фрезерования SolidCAM iMachining на станке.

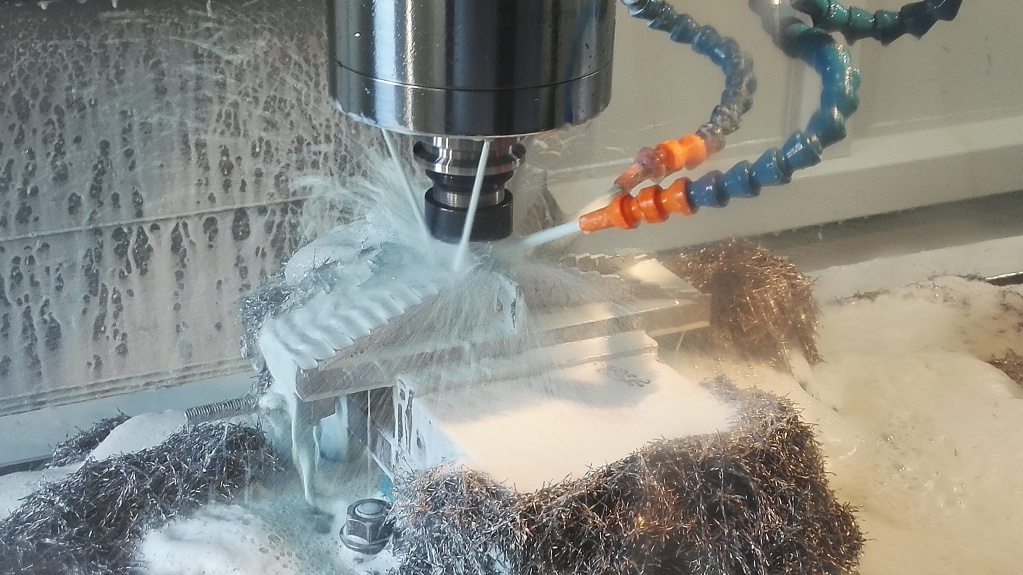

Демонстрационная обработка проводилась на трех осевом фрезерном станке AWEA AF-1000 (шпиндель 7,5 кВт; максимальные обороты 10 000 в минуту). Из стальной заготовки (сталь 40Х) размерами 260×70×40 мм путем фрезерования формировалось изделие сложной формы.

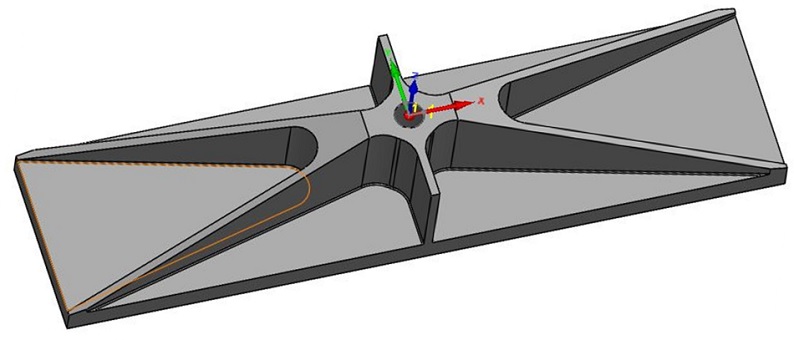

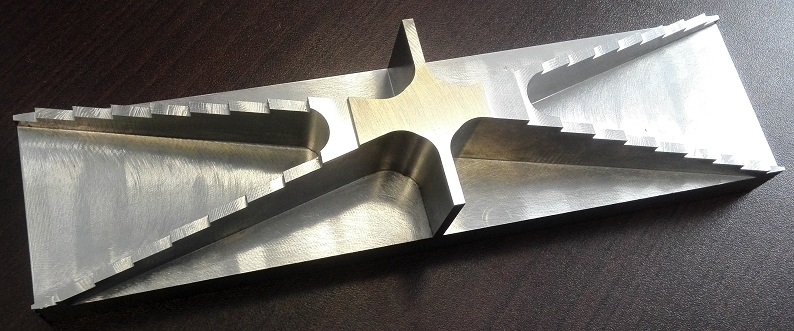

Демонстрационная деталь в SolidCAM и в металле (демонстрация производилась для черновой обработки)

Для данной демонстрации использовалась фреза из серии TPC, предоставленная официальным представителем Hoffmann Group в Санкт-Петербурге ЗАО «Хоффманн Профессиональный Инструмент».

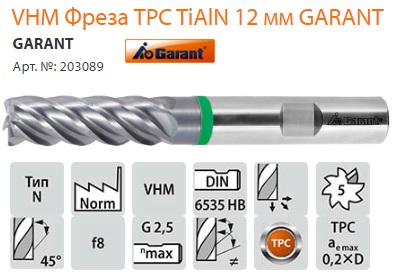

Для демонстрации использовалась специализированная фреза Garant из серии ТРС

Фрезы Garant из серии ТРС полностью соответствуют требованиям к инструменту для производительного чернового фрезерования. Кроме того, для фрез данной серии производитель указывает не рекомендуемую подачу на зуб, а толщину стружки и диапазон эффективного угла контакта инструмента с материалом, что позволяет достигать максимальной производительности.

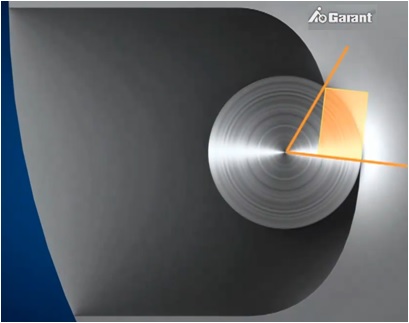

Угол котакта инструмента с материалом

iMachining — запатентованная компанией SolidCAM технология фрезерования, базовая идея которой — повышение производительности за счет резания ВСЕЙ эффективной длиной рабочей части инструмента. Для фрезы Garant 203089–12 длина режущей части составляет 36 мм. Длина контакта инструмента, находящегося в самой нижней точке изделия, составляла 31 мм. При этом значение АСР, рассчитанное системой, удовлетворяло требованиям по предотвращению возникновения вибраций. Более подробно о параметре АСР и других, сопутствующих iMachining, читайте в нашем блоге.

Режимы резания составили:

• Диапазон угла резания 10–22 градуса
• Максимальная скорость резания 217 м/мин
• Диапазон толщины стружки 0,1–0,04 мм
• Диапазон подач 3000 — 3500 мм/мин

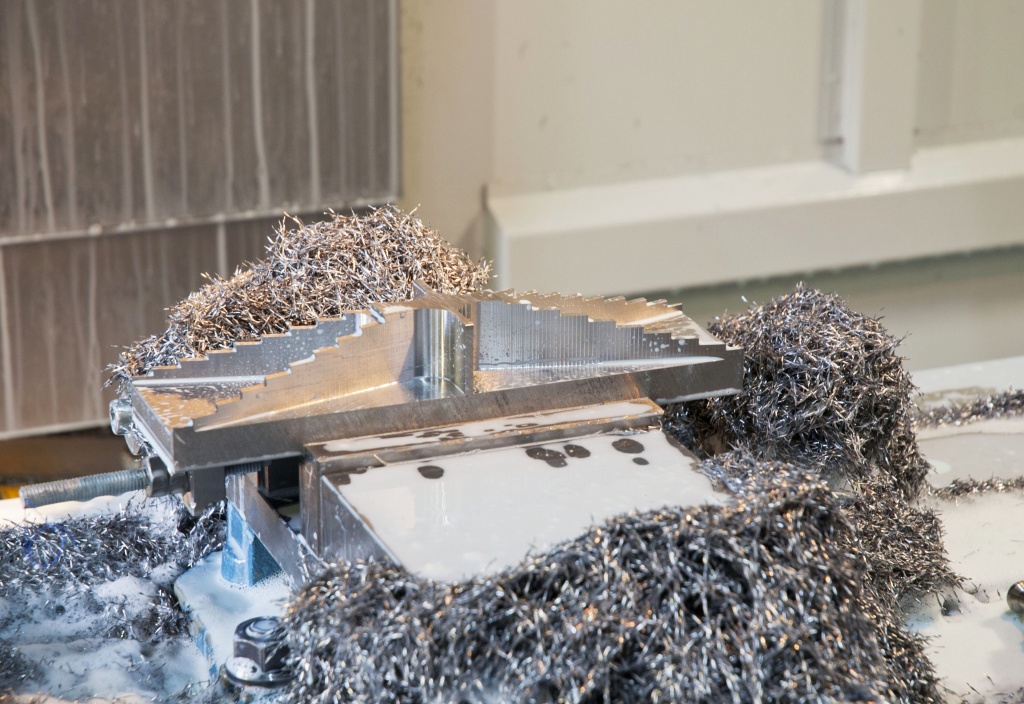

В результате применения технологии iMachining образуется тонкая игольчатая стружка, хорошо удаляемая из зоны резания

В заключение хотим поблагодарить наших партнеров компании Интеркад и Хоффманн Групп за плодотворное сотрудничество. Также благодарим всех участников семинара за внимание и живой интерес.

Благодарим наших партнеров и участников семинара
